電力監控系統解決方案Acrel-2000Z

一 概述

針對用戶（一般為35kV及以下電壓等級），通過微機保護裝置、開關柜綜合測控裝置、電氣接點無線測溫產品、電能質量在線監測裝置、配電室環境監控設備、弧光保護裝置等設備組成綜合自動化的綜合監控系統，實現了變電、配電、用電的安全運行和管理。監控范圍包括用戶變電站、開閉所、變電所及配電室等。

Acrel-2000Z電力監控系統是安科瑞電氣股份有限公司根據電力系統自動化及無人值守的要求，針對35kV及以下電壓等級研發出的一套分層分布式變電站監控管理系統。該系統是應用電力自動化技術、計算機技術、網絡技術和信息傳輸技術，集保護、監測、控制、通信等功能于一體的開放式、網絡化、單元化、組態化的系統，適用于35kV及以下電壓等級的城網、農網變電站和用戶變電站，可實現對變電站的控制和管理，滿足變電站無人或少人值守的需求，為變電站安全、穩定、經濟運行提供了堅實的保障。

二 應用場所

電網；數據中心；**工程；化學工業；交通行業；工礦企業；石油行業；冶金工業

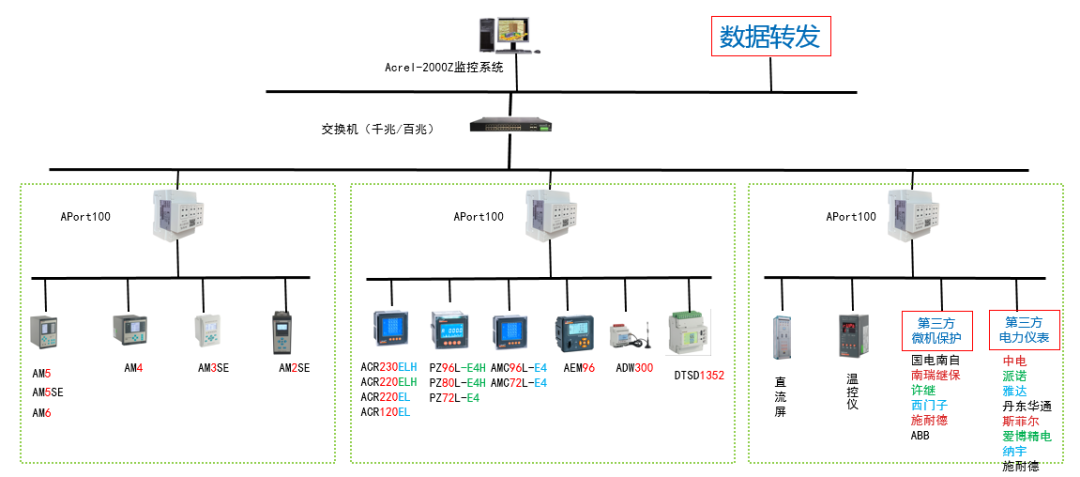

三 系統架構

四 系統功能

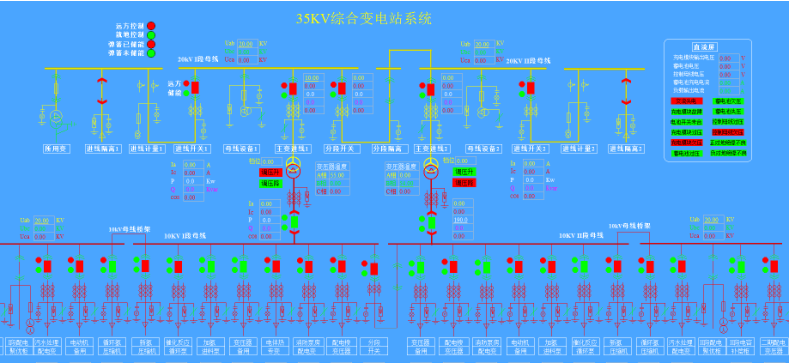

1 實時監測

系統人機界面友好，能夠以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數等電參數信息，動態監視各配電回路斷路器、隔離開關、地刀合分閘狀態及有關故障、告警等信號。其中，10kV配電系統中監測的開關量主要有：斷路器分合閘信號、手車工作、試驗位置信號，遠方/就地切換位置信號、彈簧儲能狀態信號、接地刀合分信號、變壓器*溫跳閘信號、高溫信號，保護跳閘信號和事故預告信號；400V低壓進線回路電參量主要有：開關狀態、三相電流、三相電壓、總有功功率、總無功功率、總功率因數、頻率和正向有功電能累計值；400V低壓出線回路主要有：開關狀態、斷路器故障脫扣告警、三相（單相）電流、三相功率。

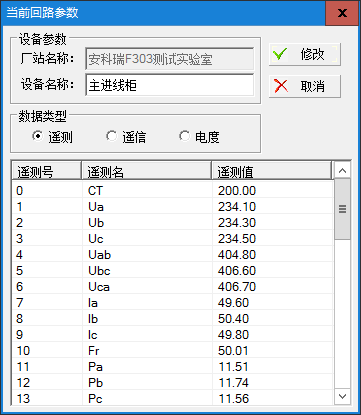

2 電參量查詢

在主接線圖中，可以直接查看該回路所有的電參量，包括三相電流、三相電壓、三相總有功功率、總無功功率、總功率因數、有功電能等。

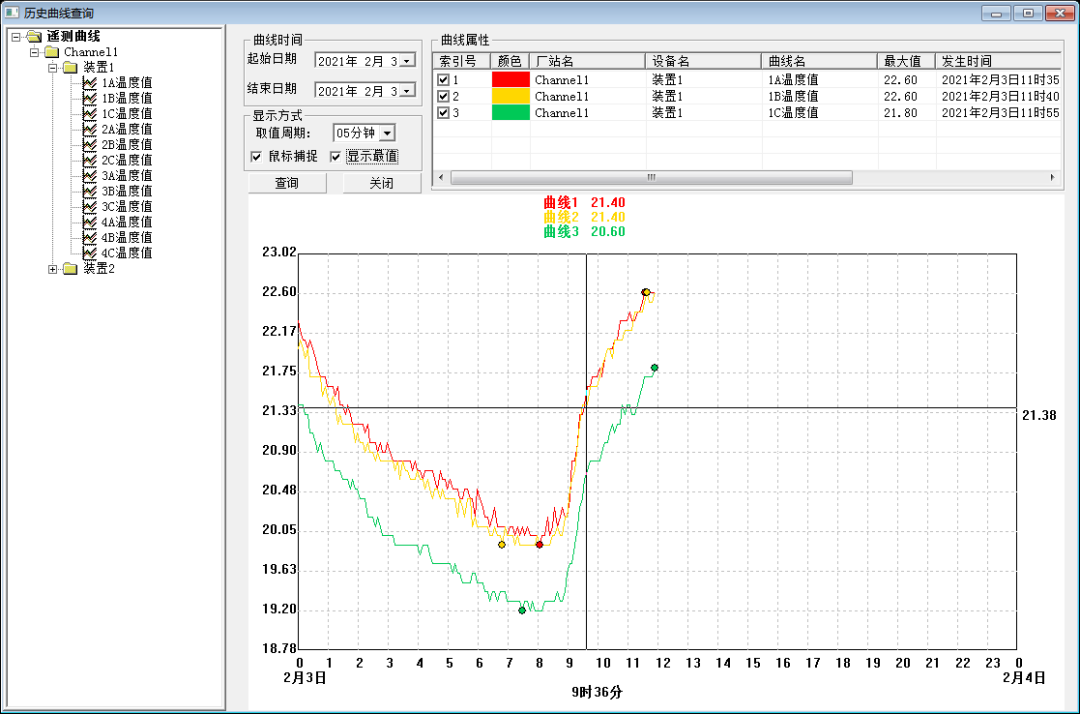

3 曲線查詢

在曲線查詢界面，可以直接查看各電參量曲線，包括三相電流、三相電壓、有功功率、無功功率、功率因數等曲線

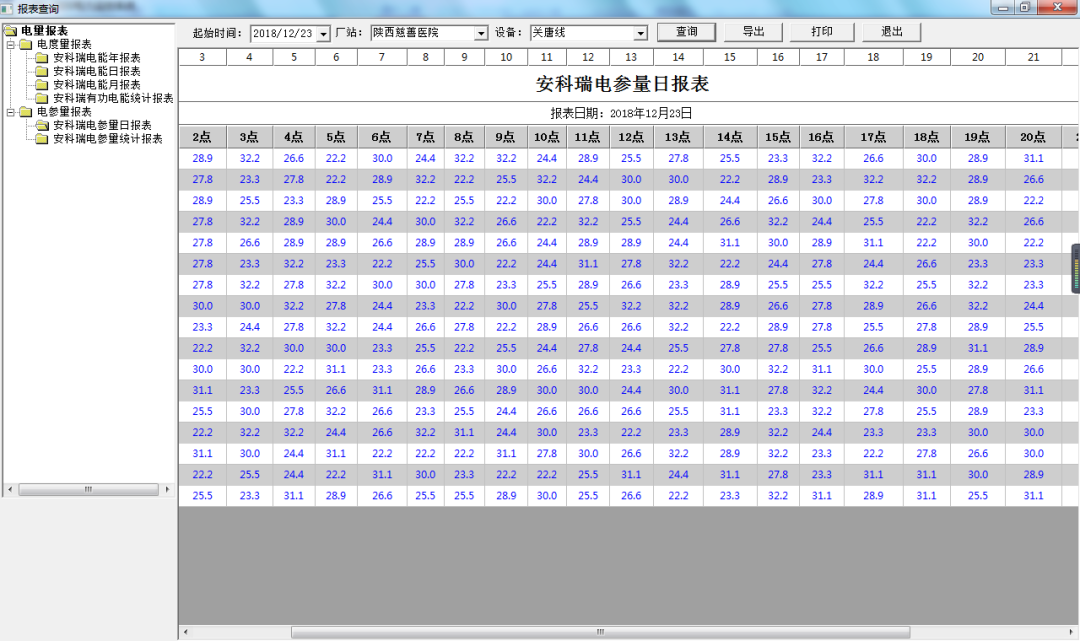

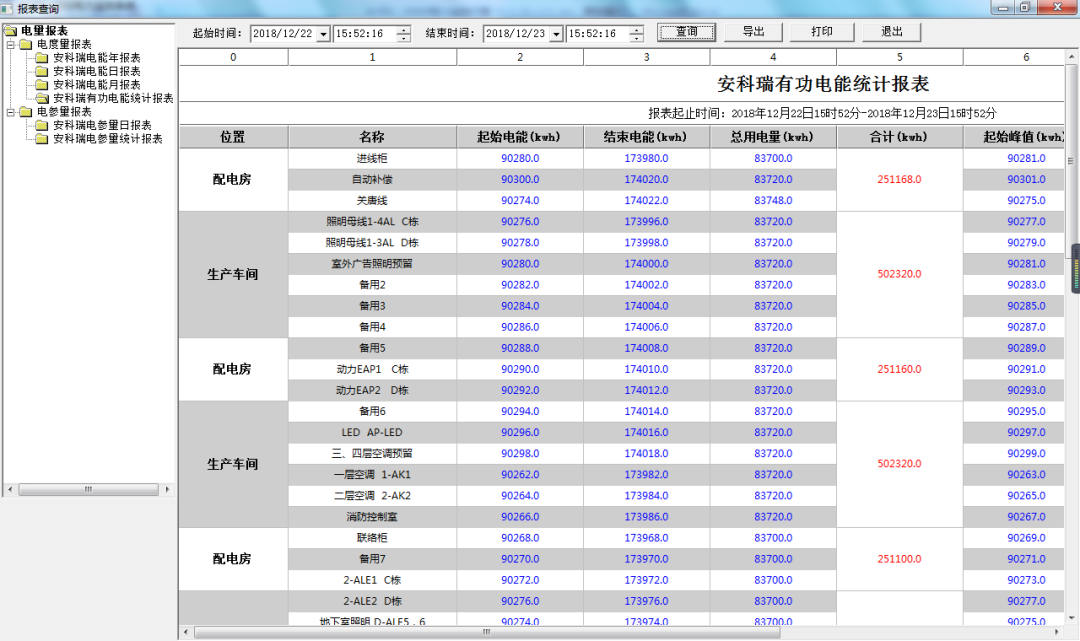

4 運行報表

查詢各回路或設備*時間的運行參數，報表中顯示電參量信息應包括：各相電流、三相電壓、總功率因數、總有功功率、總無功功率、正向有功電能等。

系統具備定時抄表匯計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。

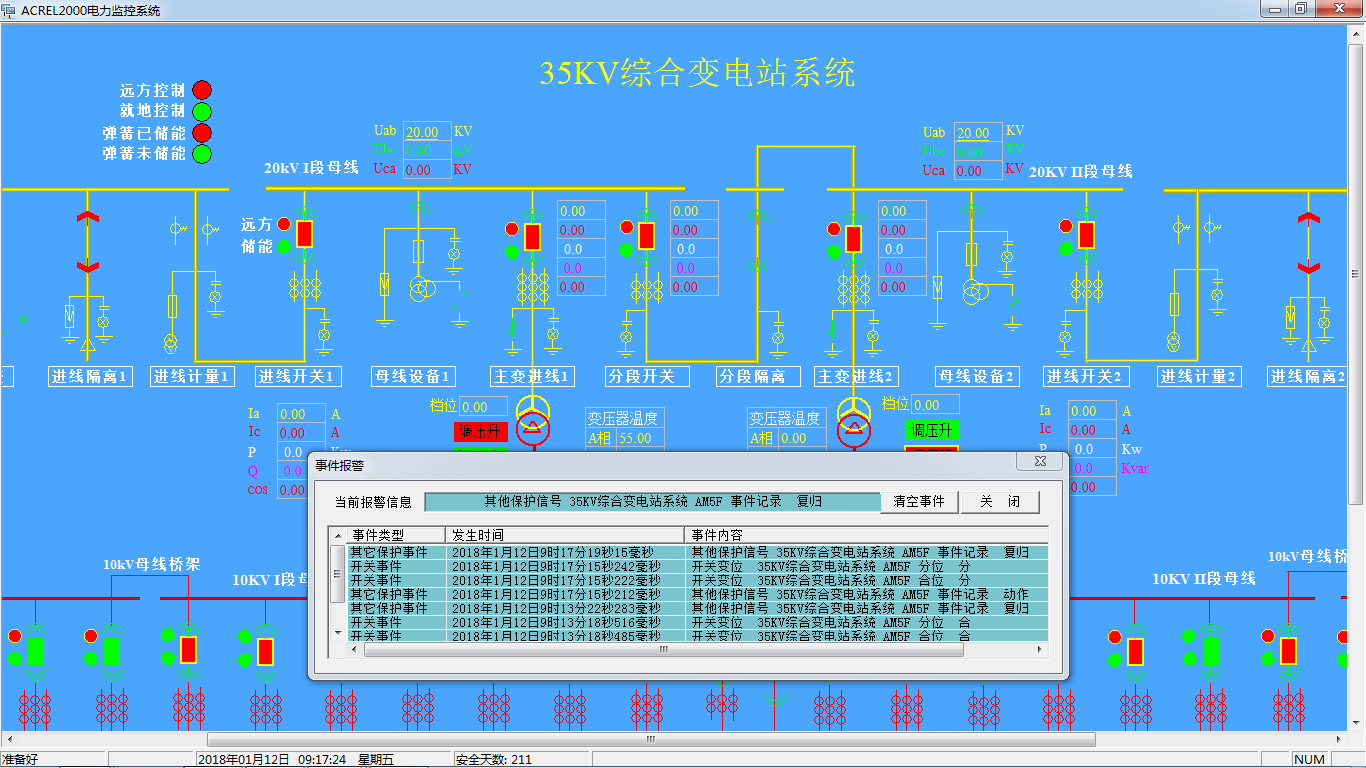

5 實時告警

系統具有實時告警功能，系統能夠對配電回路斷路器、隔離開關、接地刀分、合動作等遙信變位，保護動作、事故跳閘等事件發出告警。實時語音功能，系統能夠對所有事件發出語音告警。短信告警，可以向*發送告警信息（需選配貓）。

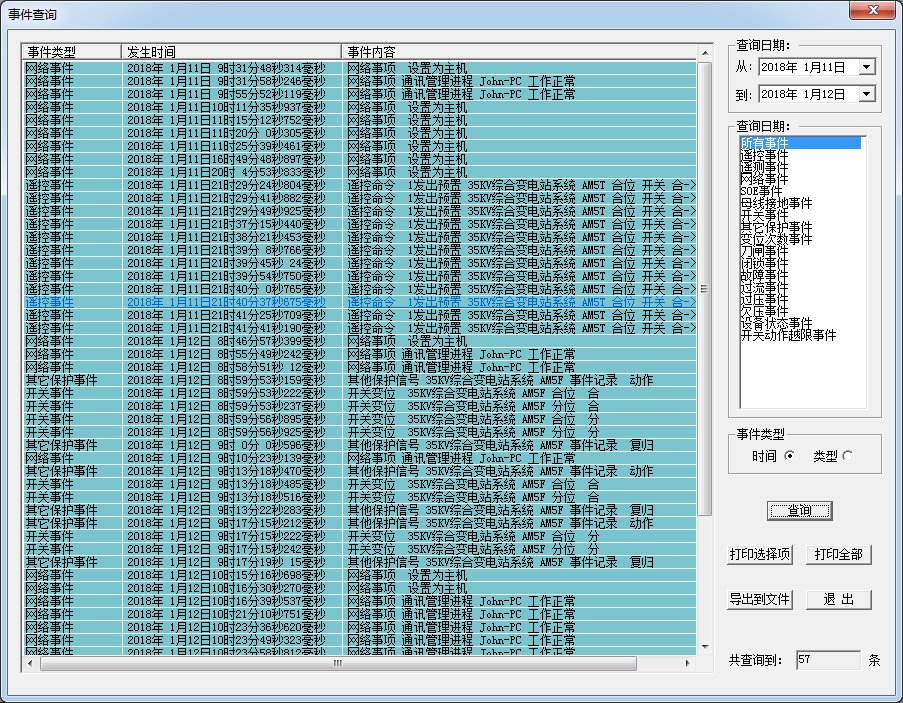

6 歷史事件查詢

系統能夠對遙信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理，方便用戶對系統事件和進行歷史追溯、查詢統計、事故分析。

7 用戶權限管理

系統為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控的操作，數據庫修改等）?？梢远x不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。

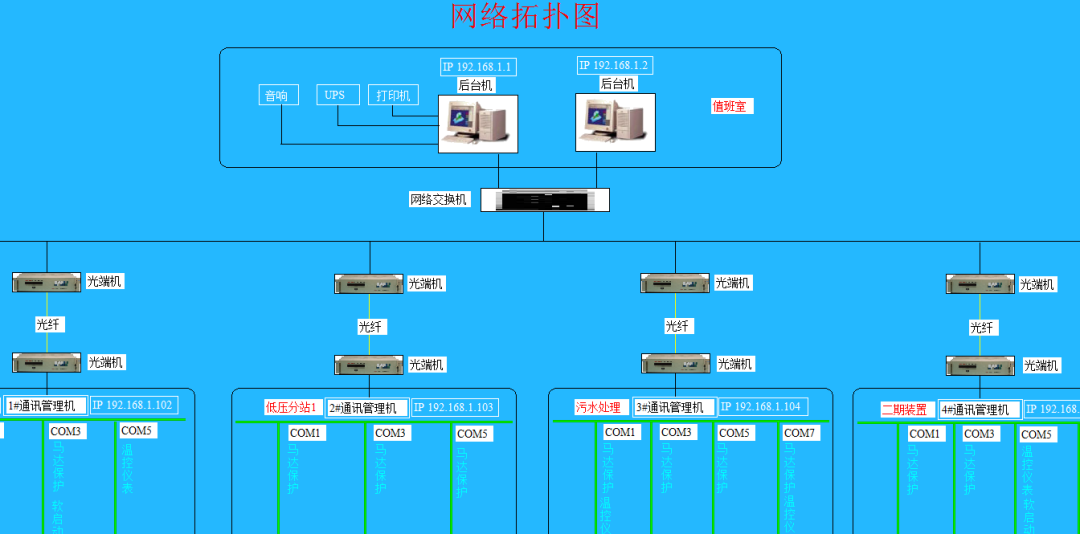

8 網絡拓撲圖

系統支持實時監視接入系統的各設備的通信狀態，能夠完整的顯示整個系統網絡結構；可在線診斷設備通信狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。

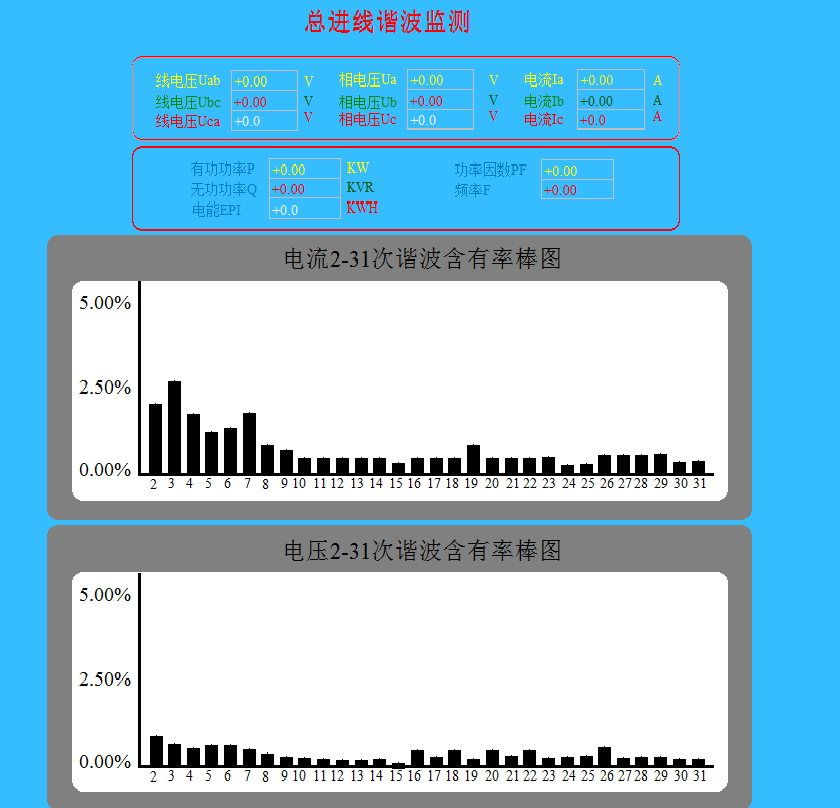

9 電能質量監測

系統可以對整個配電系統范圍內的電能質量和電能可靠性狀況進行持續性的監測。例如配電系統維護人員可以通過諧波分析界面掌握配電系統的諧波含量，及時采取相應的措施提高配電系統的可靠性，減少因諧波造成的供電事故的發生。

10 遙控

系統可以對整個配電系統范圍內的設備進行遠程遙控操作。例如配電系統維護人員可以通過監控系統的主界面點擊相應的斷路器遙信點調出遙控操作界面，可以及時執行調度系統或站內相應的操作命令。

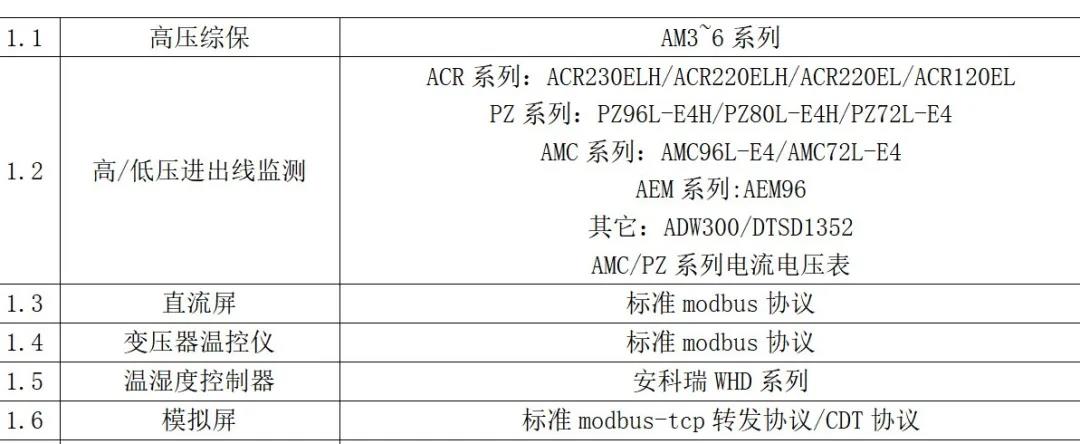

五 終端設備選型及產品介紹

六 典型案例

1 項目概況

某10kV配電工程新建10kV預制艙三座，規劃供電總容量為3150kVA*30=94500kVA，共計裝機容量94500kVA。每個10kV預制艙分為四段母線，均采用單母線接線方式，其中，布爾科技蘇米圖項目供電電源接于蘇米圖110kV變電站至用戶高壓預制艙內。預制艙內高壓開關柜選用KYN28A-12型開關柜，共設進線柜10面、出線柜20面、PT柜10面、站變柜2面，共計52面。

2 項目需求

二次設備艙內設置一套獨立的微機監控系統；二次保護選用集于一體的微機保護單元，保護具有速斷過流、過負荷、油變*溫跳閘、重瓦斯跳閘保護功能；針對每一配電回路，需要配置帶有無線測溫功能的智能操控裝置，實時監測開關柜內接點溫度。二次艙內設置一套獨立的直流系統，設200AH直流電池屏二面。

3 配置方案

該項目在1#預制艙、2#預制艙和3#預制艙共設置50臺AM5SE微機保護裝置、52只智能操控裝置含無線測溫傳感器468點以及3臺直流屏。在監控主站配置一套Acrel-2000Z電力監控系統，將微機保護裝置、智能操控裝置、直流屏等數據上傳，實現對本項目變電站的控制和管理。

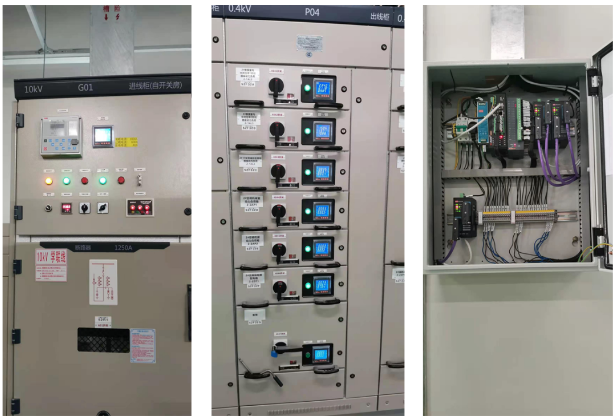

4 現場照片

5 其他案例

阿拉善經濟開發區電力監控系統

923號綜合加工廠房電力監控系統

常州恒生光伏電力監控系統

常州鄒區實驗學校電力監控系統

高淳人民醫院電力監控系統

白塔機場電力監控系統
